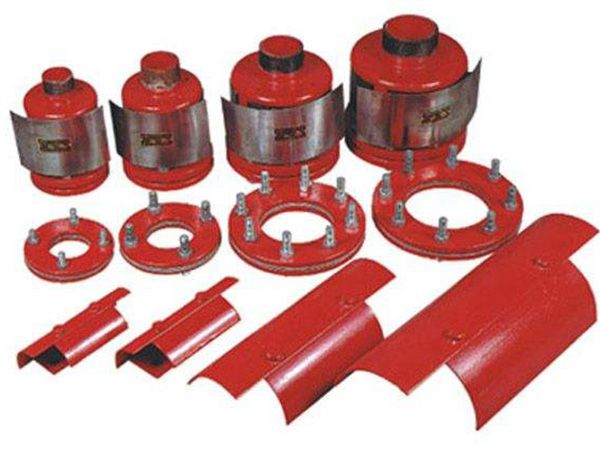

空氣泡沫產生器，又稱空氣泡沫發生器，是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。當泡沫消防車固定消防泵供給的泡沫混合液流，經輸送管道通過產生器時，形成空氣泡沫，撲滅油類火災。一般有四種型號：PC-4，PC-8，PC-16，PC-24，具體指標如下：

1、 技術參數如下：

① 型號 PC-4：工作壓力為0.5MPa時，混全液為4升/秒，泡沫發生量為25升

② 型號 PC-8：工作壓力為0.5MPa時，混全液為8升/秒，泡沫發生量為50升

③ 型號 PC-16：工作壓力為0.5MPa時，混全液為16升/秒，泡沫發生量為100升

④ 型號PC-24：工作壓力為0.5MPa時，混全液為24升/秒，泡沫發生量為150升

2、 工作壓力范圍0.2-0.5MPa。

3、 玻璃片在0.1-0.2MPa壓力下被沖破。

二、結 構 原 理

空氣泡沫產生器主要由殼體組、泡沫噴管組和導板組三個部份構成。

當泡沫混合液流過產生器噴咀時，形成擴散的霧化射流，在其周圍產生負壓，從而吸入大量空氣形成空氣泡沫，空氣泡沫通過泡沫噴管和導板輸入貯罐內，沿罐壁淌下，平穩地復蓋在燃燒液面上。

圖1結構原理 1、密封玻璃2、玻璃壓圈3、噴咀4、濾網5、罩板6、殼體 7、泡沫噴管組8、殼體組9、導板組

三、使用說明

1、空氣泡沫產生器進口標定工作壓力為0.5Mpa，也可以在0.3—0.5Mpa壓力范圍內使用，但混合量和泡沫量相應變化。

2、從水泵上要配有PH32、PH64型空氣泡沫混合器按比例輸送空氣泡沫液。

3、本產生器配有3%型和6%型普通空氣泡沫液。

4、為防止易燃液體貯罐內氣體蒸發外漏，殼體出口端必須安裝密封玻璃。該玻璃一面刻有易碎裂痕，混合液流壓力在0.1—0.2Mpa時即可沖碎。易碎裂痕一面應朝噴出口方向安裝。

5、導板安裝在貯罐內壁上，保證泡沫罐壁淌下、平穩地復蓋在燃燒液面上，以提高滅火效果。

6、空氣泡沫產生器進口管孔徑不得小于D所規定的尺寸。

四、安裝保養

1、空氣泡沫產生器上有產品標牌，注明產品名稱、型號、規格、制造日期和廠名，安裝前要根據產品型號參照圖2和表3所列尺寸由用戶自行配制泡沫噴管組。

2、罐壁上開孔位置和尺寸參照圖4和表5。

3、先將導板組裝在貯罐內壁上，然后再裝泡沫噴管組和殼體組，罩板應在上方。

4、安裝結束后進行泡沫噴射試驗一次，以觀察噴射泡沫是否正常，水泵供水壓力和產生器進口壓力是否符合要求；管路有無滲漏現象等，安裝好密封玻璃。

5、空氣泡沫產生器整個管道必須保證暢通，要經常檢查是否有堵塞現象。密封玻璃是否完好。

6、為了避免和減輕貯罐壁變形時對管道的破壞，在生產器進口管道中安裝一段相同口徑的金屬軟管。
